1. Simplifique as estruturas para evitar complexidade desnecessária
Estruturas mais simples são mais fáceis de fabricar, mais estáveis e econômicas.
Considerações de projeto:
- Evite cavidades profundas, pontos cegos estreitos e geometrias de flexão complexas.

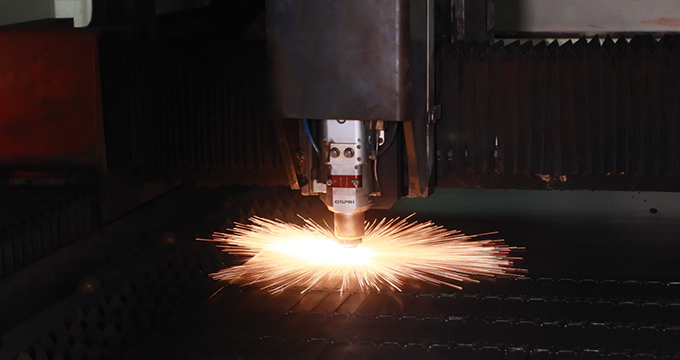

- Substitua curvas irregulares por curvas retas para reduzir o tempo de corte a laser.
- Use estruturas simétricas sempre que possível para simplificar a fixação e o posicionamento.
- Otimize os layouts das folhas para minimizar o desperdício de material.
Estruturas simplificadas não apenas reduzem custos, mas também melhoram a consistência na produção em massa.
2. Use espessura de material padrão e especificações comuns
Os custos de materiais geralmente representam a maior parte das despesas com chapas metálicas. A escolha de chapas metálicas padronizadas pode reduzir significativamente os custos de aquisição e os prazos de entrega.
Espessuras recomendadas:
- Aço laminado a frio / galvanizado: 1,0 / 1,2 / 1,5 / 2,0 mm
- Aço inoxidável: 0,8 / 1,0 / 1,2 mm
- Alumínio: 2,0 / 2,5 / 3,0 mm
Evitar:
- Espessuras não padronizadas como 1,1, 1,3 ou 1,8 mm
- Ligas especiais, a menos que sejam funcionalmente necessárias
- Materiais padronizados facilitam compras em grandes quantidades, gerenciamento de estoque e estabilidade de processamento.
3. Siga as diretrizes de dobra para melhorar o rendimento na primeira passagem
A dobra é um dos processos mais sensíveis aos detalhes na fabricação de chapas metálicas.
Regras principais:
- Altura mínima do flange ≥ espessura da chapa × 2,5–3
- Espessura correspondente ao raio de curvatura: normalmente R = T ou R = 0,5T
- Garanta espaçamento adequado para curvas em forma de Z para evitar interferências
- Evite flanges extremamente pequenas ou entalhes curtos
- Projete direções de curvatura considerando ferramentas de produção em massa e automação
- O projeto de dobra adequado reduz as taxas de retrabalho, deformação e refugo.
4. Otimize conexões: use soluções estruturais em vez de fixadores
Os custos de fixadores e de montagem manual são frequentemente subestimados, especialmente na produção em massa.
Estratégias de redução de custos:
- Substitua os parafusos por encaixes rápidos ou conexões flangeadas
- Substitua os rebites por curvas integradas ou recursos de localização
- Combine múltiplas peças em uma única estrutura desdobrada ou modular
- Introduzir conexões interligadas ou deslizantes para reduzir parafusos e mão de obra
Esta abordagem de “substituição estrutural de hardware” é um método chave de redução de custos em muitos produtos.
5. Minimize a soldagem: Dobre em vez de soldar, Solde por pontos em vez de solda completa
Os custos de soldagem se acumulam por meio de mão de obra, consumíveis, retificação e correções, tornando-se um grande contribuinte para as despesas de processamento.
Estratégias de projeto:
- Use curvas para substituir cordões de solda longos
- Substitua soldas completas por soldagem a ponto onde os requisitos estruturais permitirem
- Encurte os comprimentos de solda para reduzir a distorção térmica
- Adicione furos de posicionamento para simplificar a fixação
- Modularize estruturas para reduzir pontos de solda e melhorar a consistência
Mesmo com soldagem robótica, peças complexas geralmente requerem intervenção manual. Minimizar a soldagem continua sendo o caminho mais direto para a redução de custos.
6. Padronize furos, ranhuras e reforços para estabilidade de processamento
Furos ou ranhuras projetados incorretamente podem levar à instabilidade na produção em massa e a altos custos de retrabalho.
Recomendações de projeto:
- Diâmetro mínimo do furo ≥ espessura da chapa × 1,2
- Distância mínima da borda ≥ espessura da chapa × 2
- Largura da ranhura do laser ≥ espessura da folha × 1,1
- Adicione reforços para evitar deformações em painéis grandes
- Reserve relevos nas curvas para evitar interferência da ferramenta
- Use furos de posicionamento para melhorar a eficiência de soldagem e montagem
- A atenção a esses detalhes impacta diretamente na estabilidade da produção.
7. Padronize os tratamentos de superfície para evitar sobreposição de processos
O tratamento de superfície afeta significativamente o custo e o prazo de entrega. Vários processos sobrepostos aumentam rapidamente as despesas.
Melhores práticas:
- Aplique um tipo de acabamento por produto (revestimento em spray, anodização ou chapeamento)
- Evite retoques pós-soldagem antes do revestimento para minimizar marcas de lixamento
- Use aço galvanizado com revestimento em spray para painéis grandes para obter economia e durabilidade
- Mantenha processos consistentes para componentes visíveis para garantir cor e textura uniformes
- O tratamento de superfície consistente reduz mudanças no processo e melhora o rendimento na primeira passagem.
8. Implemente o DFM antecipadamente para tornar os projetos fabricáveis
Design for Manufacturability (DFM) tornou-se essencial no desenvolvimento de chapas metálicas. A colaboração precoce com fornecedores nos seguintes pontos pode reduzir significativamente os custos de modificação e retrabalho:
- Ferramentas de dobra disponíveis e especificações de molde
- Estratégias de layout de corte a laser
- Métodos de soldagem (manual vs. robótico)
- Níveis de tolerância
- Viabilidade de tratamentos de superfície e requisitos de cor
Quanto mais cedo essas discussões ocorrerem, mais econômico e pronto para produção se tornará o projeto.
Conclusão: Design Inteligente = Economia de Custos + Estabilidade + Entrega Mais Rápida
A otimização dos custos de chapa metálica não significa comprometer a qualidade. Ao simplificar estruturas, padronizar materiais, reduzir soldagem, minimizar mudanças de processo e integrar o pensamento DFM, os fabricantes podem reduzir custos de produção enquanto mantêm a estabilidade do produto.
A Meiding Industrial, com uma cadeia completa de fabricação de chapas metálicas, oferece otimização estrutural, avaliação de capacidade de fabricação e orientação para produção em massa, ajudando os produtos a alcançar competitividade de custos desde o estágio de projeto.
